Cetakan Injeksi
Cetakan injeksi adalah salah satu proses manufaktur yang paling serbaguna dan banyak digunakan, digunakan di berbagai bidang industri mulai dari otomotif dan dirgantara hingga elektronik konsumen dan peralatan medis.
Dasar-dasar Proses
Teknologi manufaktur presisi ini mengubah material termoplastik dan termoset menjadi komponen yang kompleks dan berpresisi tinggi melalui proses pemanasan, injeksi, dan pendinginan yang dirancang dengan cermat.
Landasan keberhasilan pencetakan injeksi adalah desain presisi dan pembuatan cetakan injeksi. Peralatan khusus ini merupakan landasan seluruh proses produksi, menyediakan ruang bagi pembentukan material cair.
Pertimbangan Rekayasa
Insinyur yang terlibat dalam desain dan produksi cetakan injeksi harus mempertimbangkan berbagai faktor, termasuk pemilihan material, manajemen termal, akurasi dimensi, persyaratan penyelesaian permukaan, dan efisiensi produksi.
Teknologi cetakan injeksi banyak digunakan di banyak industri, memberikan solusi efisien untuk produksi berbagai komponen kompleks. Dari suku cadang mesin otomotif hingga peralatan medis presisi, desain dan kualitas pembuatan cetakan injeksi secara langsung mempengaruhi kinerja dan keandalan produk akhir.
- Manufaktur Mobil
- Luar angkasa
- Alat kesehatan
- Elektronik Konsumen

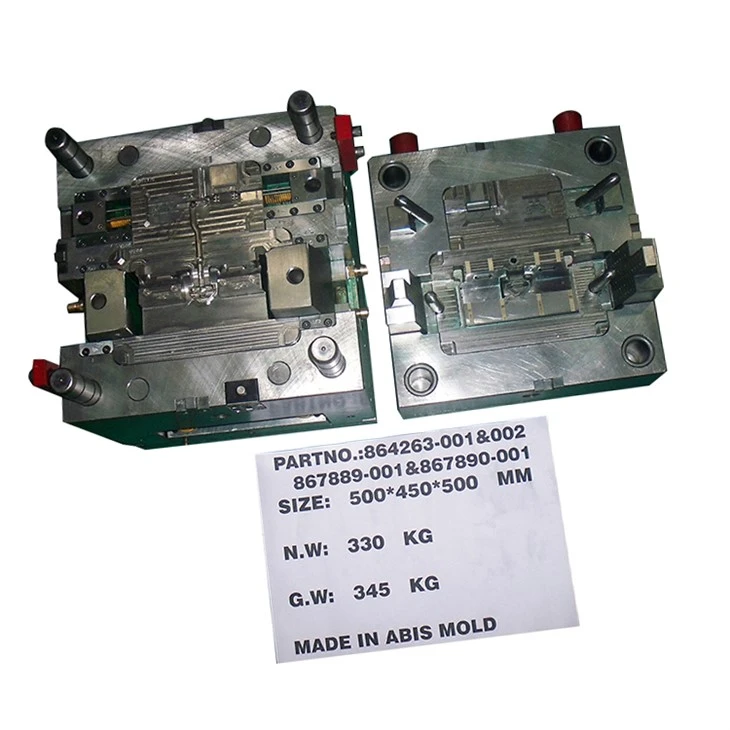

Setiap komponen cetakan injeksi memainkan peran penting dalam memastikan kualitas, konsistensi, dan kelayakan ekonomi dari bagian cetakan.
Basis cetakan, juga dikenal sebagai kerangka cetakan injeksi atau sistem pelat, membentuk fondasi struktural dasar dari seluruh peralatan cetakan injeksi. Komponen penting ini memikul tanggung jawab untuk menahan gaya luar biasa yang dihasilkan selama proses pencetakan injeksi, yang tekanannya dapat mencapai ribuan pon per inci persegi.
Integritas struktural
Memberikan kekakuan struktural yang diperlukan untuk mencegah deformasi dan memastikan kualitas komponen dan akurasi dimensi
Platform integrasi komponen
Berfungsi sebagai platform integrasi untuk semua komponen cetakan injeksi lainnya, termasuk sistem umpan, sirkuit pendingin, dll.
Sistem rongga adalah jantung dari cetakan injeksi dan terdiri dari dua komponen utama: rongga dan inti. Bersama-sama, mereka menentukan geometri lengkap dari bagian cetakan, menciptakan fitur eksternal dan internal dengan presisi ekstrim dalam struktur cetakan injeksi.
Komponen Rongga
Komponen sisipan adalah elemen khusus yang terletak di dalam sistem rongga cetakan injeksi untuk menciptakan fitur geometris tertentu atau meningkatkan karakteristik spesifik dari bagian cetakan. Komponen independen ini beroperasi secara terpisah dari rongga cetakan injeksi utama dan sistem inti, memberikan fleksibilitas dalam desain dan fungsi.
Sistem Bushing Gerbang dan Sariawan
Sistem gerbang dan busing sariawan adalah antarmuka penting antara mesin cetak injeksi dan sistem rongga cetakan injeksi. Komponen mengontrol aliran plastik cair dari nosel mesin ke sistem pelari cetakan injeksi dan memainkan peran penting dalam menjaga konsistensi karakteristik aliran dan kualitas komponen.
Sistem Pelari dan Gerbang
Sistem runner bertindak sebagai jaringan distribusi canggih yang mengarahkan plastik cair dari gerbang ke berbagai rongga di dalam cetakan injeksi. Sistem ini sangat penting dalam cetakan injeksi multi-rongga, di mana pengisian semua rongga secara seragam dan simultan sangat penting untuk kualitas komponen dan efisiensi produksi yang konsisten.
Pelari panas
Komponen sistem ejektor
Setelah siklus injeksi selesai dan waktu pendinginan yang cukup telah berlalu, sistem ejektor aktif untuk mengeluarkan bagian yang mengeras dari rongga cetakan. Sistem harus mengatasi adhesi antara bagian dan permukaan rongga cetakan injeksi sekaligus menghindari kerusakan pada bagian dan cetakan.
Arsitektur sistem pendingin
Kontrol suhu adalah salah satu aspek terpenting dari keberhasilan cetakan injeksi, yang secara langsung memengaruhi waktu siklus, kualitas komponen, stabilitas dimensi, dan efisiensi produksi secara keseluruhan. Sistem pendingin cetakan injeksi terdiri dari jaringan saluran, pipa dan sirkuit yang melewati struktur cetakan.
Pemilihan Bahan untuk Komponen Cetakan Injeksi
Memilih material yang tepat untuk komponen cetakan injeksi adalah keputusan teknik kompleks yang harus menyeimbangkan berbagai persyaratan kinerja, pertimbangan biaya, dan kendala produksi.
Perbandingan bahan komponen cetakan
| Jenis komponen | Pilihan bahan | Manfaat utama | Skenario aplikasi | Peringkat biaya |
|---|---|---|---|---|
| Basis cetakan | Paduan aluminium baja perkakas (P20, H13). | Kekuatan tinggi, stabilitas termal yang baik, ketahanan aus yang sangat baik, ringan, konduktivitas termal yang baik, efisiensi pemrosesan yang tinggi | Aplikasi produksi-bervolume tinggi | Sedang dan tinggi |
| Inti dan rongga | Baja perkakas (P20, H13) Baja pra-keras (4140) Paduan aluminium | Daya tahan, penyelesaian permukaan yang baik Pra-pengerasan, kemampuan mesin yang baik Konduktivitas termal, ringan | Produksi suku cadang berkualitas tinggi | Tinggi |
| Komponen khusus | Baja perkakas yang dikeraskan Keramik paduan tembaga Nikel atau Berilium | Stabilitas termal yang sangat baik, ketahanan aus Kinerja suhu tinggi, konduktivitas termal Ketahanan aus yang tinggi, stabilitas termal | Aplikasi suhu tinggi, komponen presisi | Sangat tinggi |
Analisis perbandingan sifat material
Bahan yang berbeda memiliki kinerja yang berbeda dalam hal kekuatan, stabilitas termal, ketahanan aus, dll. Memilih bahan yang tepat sangat penting untuk kinerja dan umur cetakan. Berikut ini adalah analisis komparatif kinerja beberapa material umum.
Konduktivitas termal W/(m·K)
baja H13
28
baja P20
36
Paduan aluminium
175
Tembaga berilium
209
Kekerasan (HRC) Kekerasan Rockwell
baja H13
48-52
baja P20
28-32
Paduan aluminium
30-40
Tembaga berilium
36-42
Koefisien ekspansi termal 10^-6/K
baja H13
10.4
baja P20
11.2
Paduan aluminium
23.6
Tembaga berilium
17.6
Pohon Keputusan Pemilihan Material
Kelompok produksi
Volume tinggi: baja perkakas, volume rendah: paduan aluminium atau baja-yang telah dikeraskan sebelumnya
Persyaratan suhu
Aplikasi suhu tinggi: baja H13 atau paduan tembaga berilium
Permukaan akhir
Persyaratan tinggi: baja perkakas yang dipoles atau paduan aluminium
Waktu pengiriman
Pesanan mendesak: Paduan aluminium (pemrosesan cepat)
Kendala biaya
Anggaran terbatas: paduan aluminium atau-baja yang telah dikeraskan sebelumnya
Teknologi Maju dan Perkembangan Masa Depan
Dengan kemajuan ilmu material, teknologi manufaktur dan teknologi optimasi desain, industri cetakan injeksi terus berkembang.
Teknologi Manufaktur Aditif
Teknologi manufaktur aditif mempengaruhi pembuatan cetakan injeksi, terutama untuk saluran pendingin konformal dan geometri internal kompleks yang sulit atau tidak mungkin dicapai dengan proses pemesinan tradisional.
Saluran pendingin konformal
Teknologi pencetakan 3D dapat menghasilkan saluran pendinginan yang persis sama dengan bentuk permukaan cetakan, sehingga secara signifikan meningkatkan efisiensi pendinginan dan mengurangi waktu siklus pencetakan.
Geometri yang kompleks
Manufaktur aditif dapat mencapai struktur internal yang kompleks yang tidak dapat diproduksi dengan metode pemesinan tradisional, sehingga memberikan kebebasan lebih besar untuk desain cetakan.
Pembuatan prototipe cepat
Teknologi pencetakan 3D sangat mempersingkat waktu produksi prototipe cetakan, mempercepat siklus pengembangan produk, dan mengurangi biaya di muka.
Inovasi materi
Bahan pencetakan 3D baru terus bermunculan, termasuk paduan logam dan komposit dengan sifat khusus, memberikan lebih banyak pilihan untuk cetakan injeksi.
Teknologi cetakan pintar
Teknologi cetakan cerdas yang mengintegrasikan sensor, sistem pemantauan, dan-kontrol proses real-time menjadi lebih umum, memungkinkan strategi pemeliharaan prediktif dan meningkatkan kemampuan kontrol kualitas. Sistem cetakan canggih ini memberikan wawasan yang belum pernah ada sebelumnya mengenai kinerja cetakan dan optimalisasi proses.
Sensor tertanam
Pemantauan-waktu nyata terhadap suhu, tekanan, dan keausan, menyediakan data untuk mendukung pengoptimalan proses.
Analisis data
Gunakan algoritma kecerdasan buatan untuk menganalisis data kinerja cetakan dan memprediksi potensi masalah.
Kontrol-waktu nyata
Secara otomatis menyesuaikan parameter cetakan injeksi berdasarkan data pemantauan untuk memastikan konsistensi kualitas produk.
Pemeliharaan prediktif
Memprediksi kebutuhan pemeliharaan cetakan berdasarkan analisis data untuk mengurangi waktu henti yang tidak direncanakan.
Arsitektur sistem cetakan yang cerdas
Jaringan sensor
Sensor suhu, tekanan dan getaran terdistribusi
Akuisisi dan transmisi data
Node komputasi tepi dan komunikasi nirkabel
Platform komputasi awan
Penyimpanan dan pemrosesan data besar
Analisis kecerdasan buatan
Algoritme pembelajaran mesin memprediksi kinerja cetakan
layanan kami
Lorem ipsum dolor sit amet consectetur adipisicing elit.
Otomasi dan robotika
Tingkat otomatisasi dalam pembuatan dan pengoperasian cetakan injeksi terus meningkat, dan penerapan robotika akan semakin meningkatkan efisiensi dan presisi produksi.
- Sistem penggantian cetakan otomatis
- Pengambilan dan pengemasan robotik.-
- Inspeksi kualitas otomatis
Bahan yang berkelanjutan
Peningkatan kesadaran lingkungan telah mendorong penerapan plastik biodegradable dan bahan daur ulang dalam cetakan injeksi, dan lebih banyak bahan inovatif akan tersedia di masa depan.
- Plastik berbasis bio-
- Daur ulang bahan daur ulang
- Proses pencetakan{0}}energi rendah
Teknologi kembar digital
Teknologi kembar digital menggabungkan cetakan fisik dengan model virtual untuk mencapai-simulasi waktu nyata dan optimalisasi kinerja cetakan serta mengurangi jumlah uji coba cetakan.
- Uji coba cetakan virtual
- Optimalisasi parameter proses
- Pemeliharaan prediktif
Desain dan pembuatan komponen cetakan injeksi mewakili disiplin teknik kompleks yang memerlukan pemahaman mendalam tentang ilmu material, manajemen termal, dinamika fluida, dan teknik manufaktur presisi.
-
Poin Penting
Desain cetakan injeksi yang sukses memerlukan pertimbangan yang cermat terhadap interaksi komponen, kompatibilitas material, batasan produksi, dan{0}}persyaratan kinerja jangka panjang.
Pemilihan bahan dan proses manufaktur yang tepat untuk setiap komponen cetakan injeksi harus menyeimbangkan persyaratan kinerja dengan pertimbangan ekonomi dan ekspektasi batch produksi.
Seiring berkembangnya industri cetakan injeksi, para insinyur dan desainer harus mengimbangi teknologi, bahan, dan metode desain yang sedang berkembang untuk mempertahankan keunggulan kompetitif dan memberikan kualitas produk yang unggul. -
Dampak Teknologi
Integrasi alat simulasi canggih, teknik manufaktur cerdas, dan material inovatif akan terus mendorong peningkatan kinerja cetakan injeksi, efisiensi produksi, dan kualitas komponen.
Investasi dalam desain cetakan injeksi yang tepat dan pemilihan komponen membuahkan hasil sepanjang siklus hidup produksi, menghasilkan peningkatan kualitas komponen, pengurangan kebutuhan perawatan, masa pakai cetakan yang lebih lama, dan peningkatan profitabilitas secara keseluruhan.
