Apa bagian yang umum pendingin injeksi molding mesin terdiri dari? Bagaimana cara kerjanya?
Struktur dingin yang lebih umum digunakan adalah jenis ular berbentuk pipa dan kolom jenis pipa. Gambar berikut menunjukkan kolom tabung dingin struktur umum.
Lihat dari tabel, tabung kolom dingin oleh beberapa baris pendinginan air pipa Majelis bersama-sama, dapat diinstal dalam mantel yang melingkar, mantel berakhir untuk menyegel akhir penutup, pengaturan dari ujung pipa oleh saling berhubungan, pendingin air inlet dan ujung akhir. Jumlah tertentu dari panas dari aliran minyak hidrolik dari mantel atas di cooler, aliran air pendingin antara dinding tabung, minyak panas dan pendingin air melalui pertukaran dingin dan konduksi panas dinding logam, membuat suhu minyak dikurangi , dan kemudian bagian atas dari ujung lain. Untuk meningkatkan luas kontak minyak panas dan pipa air pendingin dan tinggal dalam rongga mantel dari waktu, mengatur tubuh beberapa periode rumah, memperpanjang pipa pendingin menjadi beberapa segmen, minyak panas mengalir melalui rute , dan diperpanjang antaran tepat waktu media dingin dan panas, mencapai baik minyak panas pendingin dan efek pendinginan.

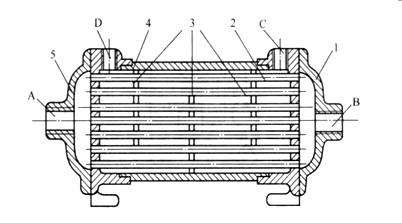

Struktur Tubular minyak pendingin
1 - akhir penutup; 2 - pendingin pipa; 3 - rumah; 4 - mantel; 5 - akhir piring; A - pendinginan lubang menengah inlet; B - pendingin Media outlet lubang; C - hidrolik minyak inlet lubang; D - minyak hidrolik outlet lubang
