Posting yang berkaitan dengan konstruksi dan slider bagian-bagianya adalah postingan saya, tentang pendinginan pada slider , konstruksi dasar slider , slider dan par utama , tolong lihat posting sebelumnya untuk mempelajari konstruksi dasar dan kapan harus menggunakan Slider, Pos ini akan membahas kapan kita perlu menggunakan slider yang menggunakan pin sudut atau hanya slider cam, apa kelebihan dan kekurangan kedua tipe slider konstruksi tersebut.
PIN ANGULAR
Pada dasarnya, jenis konstruksi slider berdasarkan cara mengeluarkan slider inti terbagi menjadi tiga jenis, pertama gunakan pin sudut, dengan menggunakan gaya pin sudut pada sudut tertentu , blok slider akan ditarik keluar, Yang kedua adalah slider cam, cukup gunakan dorong pegas dan stopper pada slider, dan hitung stroke, cam slider memungkinkan Anda untuk dengan mudah menarik inti slider, yang ketiga adalah penggunaan sistem hidrolik atau pneumatik untuk menarik slider. Inti, khusus untuk cara ketiga sangat dibutuhkan sehingga gerakan kontrol individu sesuai saat slider membuka cetakan dan cetakan close.picture di bawah ini menunjukkan slider dengan sistem pin sudut.
Gambar di atas diperlihatkan konstruksi lengkap standar untuk slider, termasuk konektor pendingin, stopper (warna biru), pelat penyesuai antara blok pengunci dan inti slider (biru), panduan rel (pink) dll. Sistem pin sudut sangat umum digunakan pada sistem slider, Angular Terkadang tidak memiliki pin bulat, bentuk kotak juga biasa digunakan, sebenarnya menggunakan sudut yang sama, keduanya akan digunakan dengan mempertimbangkan kekuatan, struktur, cetakan, dan ruang yang tersedia.
Keuntungannya adalah penggunaan pin sudut yang bisa digunakan untuk bagian yang sudah undercut pendek atau panjang, mudah dipelihara saat sudut putus, cukup hanya untuk mengganti pin sudut. Murah dalam pembuatan, dan bisa digunakan untuk slider long-stroke ke medium, panjang pin sudut belum menyentuh plat bawah.
Misalnya lihat gambar di atas jika undercut melebar untuk sebagian besar bagiannya, gunakan slider dua pin dengan diameter yang cukup, maka Anda akan mendapatkan konstruksi slider yang kuat dan aman.
CAM SLIDER

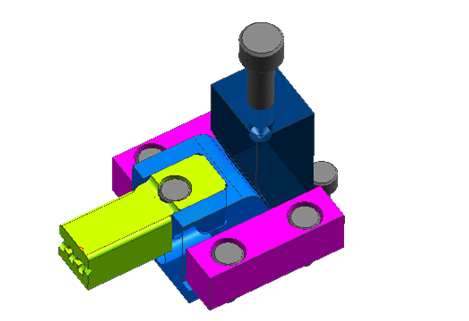

Sementara slider tidak memerlukan pin cam sudut, slider cam ada beberapa jenis yang biasa digunakan , tipe klem, tipe two angle, tipe cam unit dan satu arah cam. Karena dalam menggunakan cam untuk mengambil perhitungan stroke yang digunakan, kenapa ?? Ini untuk mencegah slider core tidak lepas dari blok pengunci, dan kekuatan pegas, sehingga slider inti sejati bisa bergerak dan menekan stopper. Slider cam hanya bisa digunakan untuk stroke ringan (0,5 mm-5mm), undercut kecil, dan bentuk undercut yang tidak terlalu lebar.
Manfaatnya adalah slider cam dapat digunakan untuk waktu siklus tinggi, konstruksi cetakan, penghematan ruang, dan kemudahan perakitan.
Padahal kurang dari bentuk terbatas yang bisa dilemahkan dalam bentuk, memang sulit dalam pembuatan dan perawatannya.
